一建视角下的防水涂料施工方法：技术要点、质量控制与实战解析
在一级建造师（一建）的考试体系及实际工程项目管理中，防水工程因其隐蔽性强、修复成本高、对整体建筑耐久性影响巨大，始终是质量控制难点。防水涂料作为现代建筑防水的主流材料，其施工方法的规范性直接决定了防水层的效果。
这篇文章将结合一建《建筑工程管理与实务》的知识体系，深入剖析防水涂料的施工全流程，重点梳理关键技术要点、常见质量通病及数据化验收标准，为考生备考及现场施工管理提供实用指南。
防水涂料分类与选型基础
在施工前，明确材料特性是选择正确施工方法。根据一建教材及现行规范，常用防水涂料主要分为以下几类：
1. 聚合物水泥防水涂料（JS涂料）：环保、粘结力强，适用于室内及潮湿基面。
2. 聚氨酯防水涂料：强度高、延伸率大，适用于屋面、地下室，但需注意基层干燥要求。
3. 丙烯酸防水涂料：耐候性好，色彩丰富，多用于外露屋面。
4. 沥青基防水涂料：成本低，但环保性较差，逐渐被高分子材料替代。
一建考点提示：不同涂料对基层含水率要求不同。，聚氨酯涂料要求基层含水率不大于9%，而JS涂料可在潮湿基面施工。

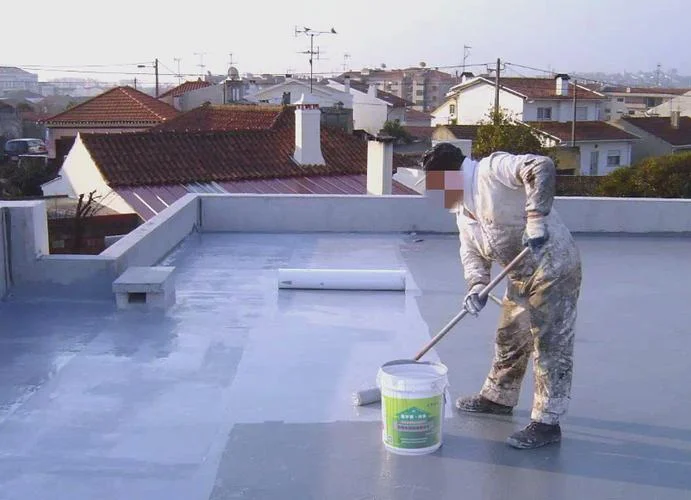

标准施工工艺流程
防水涂料施工并非简单的“涂刷”，而是一个系统的工程过程。标准工艺流程如下：
基层处理 → 细部节点增强处理 → 遍涂料涂刷 → 遍/多遍涂刷（方向垂直） → 养护/保护层施工 → 蓄水试验
基层处理：成败
基层是防水层的“地基”。必须做到平整、坚实、干净、无明水。 平整度：用2m靠尺检查，空隙不超过5mm。 清理：铲除浮浆、油污，裂缝需预先修补。 润湿：对于JS等水性涂料，施工前需湿润基层但不得有积水。细部节点增强：薄弱环节重点防护
阴阳角、管根、地漏等部位应力集中，易开裂，必须做附加层处理。 做法：在节点部位涂刷涂料后，立即铺设玻璃纤维布或无纺布增强层，宽度不宜小于200mm。 数据要求：管根周围500mm范围内应增设附加层。多遍涂刷：确保厚度均匀
严禁一次性涂刷过厚，否则易导致表面结膜而内部不干，产生气泡或开裂。 涂刷方向：相邻两遍涂刷方向应相互垂直，以覆盖针眼和气泡。 间隔时间：待上一遍涂层实干（不粘手）后，方可进行下一遍涂刷。
关键质量控制数据表
为便于记忆与现场管控，以下整理了一建考试中常考及现场施工关键数据指标：
| 控制项目 | 具体要求/标准数据 | 备注 |
|---|---|---|
| 最小总厚度 | 室内卫生间：≥1.5mm 屋面工程：Ⅰ级≥2.0mm，Ⅱ级≥1.5mm |
依据《屋面工程质量验收规范》GB50207 |
| 单层涂刷厚度 | 建议控制在0.5mm - 0.8mm | 过厚易开裂，过薄易漏涂 |
| 基层含水率 | 聚氨酯：≤9% 水泥基（JS）：无明水，可潮湿 |
可用塑料薄膜覆盖法检测 |
| 附加层宽度 | 管根、阴阳角处≥200mm | 关键节点必须加强 |
| 蓄水试验时间 | ≥24小时 | 观察楼下及侧面有无渗漏 |
| 养护时间 | 终凝后需喷水养护2-3天 | 防止早期失水导致粉化 |
常见质量通病及预防措施
在实际施工及一建案例分析题中，以下问题高频出现：
起鼓、气泡
原因：基层潮湿或有水分被封在涂层下；单次涂刷过厚；搅拌不均匀混入空气。 预防：严格控制基层含水率；采用“薄涂多遍”工艺；搅拌后静置消泡。开裂
原因：基层裂缝未处理；涂层过厚导致收缩应力大；养护不足。 预防：基层裂缝先开V槽填补；增加增强层；加强后期养护。渗漏（管根、地漏处）
原因：细部节点未做附加层；涂料未深入管根缝隙。 预防：管根处做成圆弧形；涂刷时用小刷子仔细嵌缝；设置止水墩。一建考试与实战应用建议
考试答题技巧
案例题：若题目给出“防水层起鼓”或“渗漏”现象，回答原因时务必从基层处理、材料选择、施工工艺（遍数、厚度）、节点处理、养护五个维度展开。 选择题：重点记忆不同涂料的适用环境（如JS适用于潮湿基面，聚氨酯需干燥基面）及厚度要求。现场管理要点
旁站监理：对细部节点附加层施工、蓄水试验实施全程旁站。 过程检验：每遍涂刷后检查有无漏涂、气泡，不合格处必须修补。 成品保护：防水层完成后，应及时做保护层，避免后续钢筋绑扎、模板安装破坏防水层。防水涂料施工虽看似简单，实则细节繁多。从一建的视角来看，掌握其施工方法不仅是应对考试的需要，更是保障建筑质量、履行工程师职责能力。通过严格把控基层处理、规范涂刷工艺、强化节点防护及落实验收数据，才能打造出真正“滴水不漏”的防水工程。
温馨提示：本文内容基于现行国家标准及一建通用教材整理，具体项目施工时，请以设计文件及最新地方规范为准。
